近年來，超聲波流量計新品種大量涌現，在石化、醫藥、環保等領域中的應用日趨廣泛，成為新型流量計的主要品種之一。由于它以非接觸式方式進行流量測量，所以使強腐蝕、放射性、堵塞、粘性、要求壓損小的、不允許泄露的介質、有氣泡、含顆粒等工況有了有效的解決方法。對于夾持式超聲波流量計，由于管道尺寸與價格無關，特別在大管道大流量測量上廣泛應用。

1 超聲波流量計的原理和測量方法

1.1 測量原理和組成

超聲波流量計是基于超聲波在流動的流體中傳播時就載上流體流速的信息，如順流和逆流的傳播速度由于疊加了流體流速而不相同。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。

超聲波流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。超聲波發射換能器將電能轉換為超聲波能量，并將其發射到被測流體中，接收器接收到的超聲波信號，經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算。這樣就實現了流量的檢測和顯示。

1.2　測量方法

根據檢測的方式，可分為傳播速度差法（時間差法，頻率差法，相位差法）、多普勒法、波束偏移法、噪聲法及相關法等不同類型的超聲波流量計。

由于直接時差法、頻差法和相位差法的基本原理都是通過測量超聲波脈沖順流和逆流傳報時速度之差來反映流體的流速的，故又統稱為傳播速度差法。其中頻差法和時差法克服了聲速隨流體溫度變化帶來的誤差，準確度較高，所以被廣泛采用。

多普勒法是利用聲學多普勒原理，通過測量不均勻流體中散射體散射的超聲波多普勒頻移來確定流體流量的，適用于含懸浮顆粒、氣泡等流體流量測量。

波束偏移法是利用超聲波束在流體中的傳播方向隨流體流速變化而產生偏移來反映流體流速的，低流速時，靈敏度很低適用性不大。

噪聲法(聽音法)是利用管道內流體流動時產生的噪聲與流體的流速有關的原理，通過檢測噪聲表示流速或流量值。其方法簡單，設備價格便宜，但準確度低。

相關法是近年來的一種新方法。相關法是利用相關技術測量流量，原理上，此法的測量準確度與流體中的聲速無關，因而與流體溫度，濃度等無關，因而測量準確度高，適用范圍廣。但價格貴，線路比較復雜。

以上幾種方法各有特點，應根據被測流體性質，流速分布情況、管路安裝地點以及對測量準確度的要求等因素進行選擇。一般說來由于生產中工況的溫度常不能保持恒定，故多采用頻差法及時差法。只有在管徑很大時才采用直接時差法。當流場分布不均勻而表前直管段又較短時，也可采用多聲道(例如雙聲道或四聲道)來克服流速擾動帶來的流量測量誤差。多普勒法適于測量兩相流，可避免常規儀表由懸浮?；驓馀菰斐傻亩氯?、磨損、附著而不能運行的弊病，因而得以迅速發展。

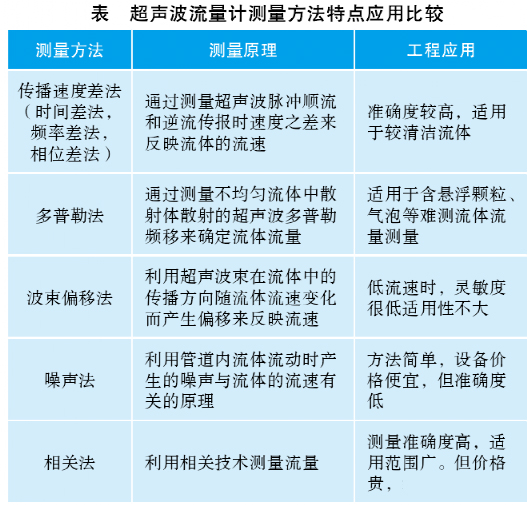

隨著工業的發展及節能工作的開展，煤油混合(COM)、煤水泥合(CWM)燃料的輸送和應用以及燃料油加水助燃等節能方法的發展，都為多普勒超聲波流量計應用開辟廣闊前景。下表列出了超聲波流量計測量方法特點應用之間的比較。

2　超聲波流量計的特點

超聲波流量計是近十幾年來隨著集成電路技術迅速發展才開始應用的一種非接觸式儀表，適于測量不易接觸和觀察的流體以及大管徑流量。

2.1 節能

使用超聲波流量計夾裝在測量管道的外表面，不需要在流體中安裝測量元件故不會改變流體的流動狀態，不產生附加阻力，沒有壓力損失，儀表的安裝及檢修均可不影響生產管線運行因而是一種理想的節能型流量計。

2.2 適于難測介質及大管道測量

檢測件內無阻礙物，無可動零部件，不干擾流場，不會堵塞，多普勒法多適于測量臟污流、混相流等困難的被測介質。由于是非接觸式儀表，可以不受流體的壓力、溫度、粘度和密度的影響，除用于測量水，石油等一般介質外，還能對強腐蝕、非導電、易爆和放射性的介質進行測量。

儀表原理上是不受管道尺寸限制，特別適用于大管道大流量測量。其他流量計隨著口徑的增加，造價增加，而超聲波造價與管道尺寸無關，口徑越大優勢越明顯。*大口徑可達2米左右。正由于夾持式超聲波流量計與管道尺寸無關，還可作臨時測量應用。它對管道尺寸的改變，或者流量測量范圍的改變，有很好的適應能力。

2.3 維修方便

檢測件維修更換方便，不需要斷流進行（內裝式除外）。

2.4 存在的缺點

超聲波流量計目前所存在的缺點主要是可測流體的溫度范圍受超聲波換能鋁及換能器與管道之間的耦合材料耐溫程度的限制，以及高溫下被測流體傳聲速度的原始數據不全。目前我國只能用于測量200℃以下的流體。另外，超聲波流量計的測量線路比一般流量計復雜。這是因為，一般工業計量中液體的流速常常是每秒幾米，而聲波在液體中的傳播速度約為1500m/s左右，被測流體流速(流量)變化帶給聲速的變化量*大也是10-3數量級．若要求測量流速的準確度為1％，則對聲速的測量準確度需為10-5~10-6數量級，因此必須有完善的測量線路才能實現，這也正是超聲波流量計只有在集成電路技術迅速發展的前題下才能得到實際應用的原因。

傳播時間法只能用于清潔的液體和氣體。而多普勒法的測量精度不高，只能用于測量含有定量懸浮顆粒和氣泡的液體。
