內容摘要：基于 ＲPC098MN 與 ＲCP091MN 快速平衡內容的研究，*先要掌握內容參數，明確壓力容器與穩壓器相連的管道狀態，及時對反應進行處理。然后分析蒸汽夾套磁翻板液位計變化，記錄數值不一致的原因并進行分析。zui后統計數據應用，為 M310 機組大修奠定有利基礎。
M310 機組大修一回路降液位時，ＲPC098MN 與 ＲCP091MN 液位顯示不一致。在 2017 年 9 月 13 號方家山一號機組中班的主線任務是一回路排水到 10. 5m，從接班時，早班值已將水排到了 ＲCP098MN 顯示為 10. 68，而 ＲCP091 / 090MN 顯示為 11. 5M。規程上要求 ＲCP098MN 與 ＲCP091MN相差 20 ～ 50cm 時需停下來等液位偏差小于 10cm 才允許繼續降水位。且據安工要求，如果 ＲCP098MN 與 ＲPC091MN 的顯示相差超過 1m 則認為兩個蒸汽夾套磁翻板液位計都不可用，需計*一組 I0。
據當班值長反映，壓力容器與穩壓器相連的管道，細長且有彎管，在管線上可能會有凝結的水珠堵塞管道。
ＲPE110VP 位于反應堆水池旁邊，標高大約為 21 米，壓力容器排氣時通過臨時管道與 ＲPE110VP 相連。而壓力容器頂蓋高約為 13m，穩壓器zui頂部高約 24m，而 ＲPE002BA 位 于 4m 高度。高度差較大、排放的氣體濕度高、管道細小且彎繞多形阻損失較大等原因很容易造成管道堵塞。

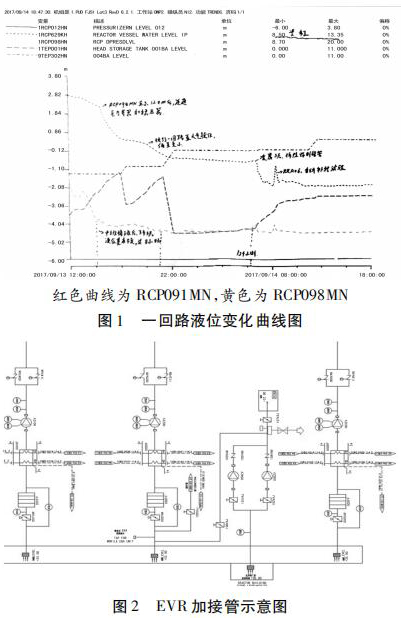

壓力容器中控制棒驅動機構耐壓殼中殘留的氣體壓力較大，而穩壓器的壓力較低，壓力容器與穩壓器之間存在壓力偏差致使 ＲCP098MN 與 ＲCP091MN 顯示存在偏差。值長反饋在調試期間，為了盡快使兩邊壓力平衡，采取的方法是拆除壓力容器排氣管線上的臨時接管( 燃料沒有臨界，一回路沒有放射性) ，使其直接對大氣。同時穩壓器通過與 ＲPE002BA 相連，同樣也是相當于對大氣壓，可以使 ＲCP098MN 與 ＲCP091MN顯示較快速地平衡。這次大修也是一直不能平衡，由于怕影響主線進度，夜班在凌晨 3 點時接到領導指令拆除了臨時接管，使壓力容器直接對大氣，兩個蒸汽夾套磁翻板液位計開始顯著趨向一致，早上 6 點多就基本上平衡。具體曲線圖如圖 1。
中班值值長已經提到過這個方法，但沒有做的原因是考慮到一方面不符規程，另一方面壓力容器是正壓，排放到安全殼可能造成空氣污染?？紤]到田灣 5. 6 號機可能面臨同樣的問題，覺得有個兩全其美的方法。
目前方家山平衡壓力容器與穩壓器的方法是通過臨時接管將穩壓器與壓力器相連，并連通 ＲPE002BA，zui后通過 EBA排放。既然是要將壓力容器的排氣排到 EBA，不如參考 VVEＲ機組排中壓安注箱的氮氣的方法，直接從壓力容器的排氣口直接接一個臨時接管到就近的 EBA 吸入口。這樣可以保證壓力容器中排氣順暢地進行，同時可能存在的放射性氣體也不會污染安全殼內空氣。通過對現場的走訪，在反應堆大廳沒有 EBA 的風管，但在 2 號 SG 旁邊有 EVＲ 的風管，且該風管與EBA 風管相連，在 D05 規程執行壓力容器排氣階段該段 EVＲ風管與 EBA 系統聯合運行中?？梢钥紤]從 1EVＲ107VAI 后的風管上加一個帶堵頭的管線，可以與臨時接管相連。然后為了防止管線中有少量的水被帶出，在水平的風管下部連接一個漏斗形，并帶一個閥門的管線去 ＲPE 或者直接對空，在排氣時用一個小桶接著可能排出的凝結水。如果不用壓力容器排氣可以關閉閥門，不影響 EVＲ 的運行。具體布置如圖 2。

在 D02 規程中，一回路開始降溫的過程中，EVＲ002ZV已切除運行，EBA 與 EVＲ 聯合運行。而在 D05 時，一回路降液位前，EBA 與 DVN 按照安全殼已污染在線，將碘吸附器接入。因此排放到 EVＲ107VAI 后沒有放射性擴散的風險。
同時，EVＲ107VAI 位于反應堆大廳大約 21 米的高度，接臨時管道后管線的彎繞幾乎沒有，可以保證反應堆有效地排氣。對于反應堆頂蓋上排氣閥打開的要求，技術規范是允許在反應堆次臨界一天后打開。考慮到反應堆的高度和水位，可以在 D05 規程中適當?shù)刈鞒鲂薷?，根?jù)所需工況不同，將在一回路液位于 12. 8m 或 10. 5m 時，壓力容器與穩壓器連通并降到大氣壓這一步直接修改成壓力容器與 EVＲ 相連，穩壓器與 ＲPE002BA 相連。這樣在zui小程度修改的情況下就可以迅速而有效地平衡壓力容器和穩壓器的壓力到大氣壓，同時保證放射性不外泄。從這次方家山 103 大修的數據來看，至少可以讓大修的主線進度提前 10 個小時。
綜合兩種理念的綜合分析，達到快速平衡，應將壓力容器與穩壓器連通并降到大氣壓這一步直接修改成壓力容器與 EVＲ 相連，穩壓器與 ＲPE002BA 相連，從而迅速而有效平衡壓力容器和穩壓器的壓力到大氣壓，同時保證放射性不外泄，有效節省時間。
